A gabona-, a papír-, a faiparban és különböző vegyi anyagokat használó üzemekben a festék, műszál, szösz, alkoholos gőzök, gázok, ködök, a szálló por jelenléte robbanásveszélyes lehet. Erre külön technológiát kell alkalmazni, ami meggátolja a porrobbanást, azaz robbanásbiztos berendezéseket kell kialakítani, robbanásbiztos villamos és gépészeti berendezéseket kell alkalmazni, ezeket szigorú előírások szerint üzemeltetni, karbantartani.
A robbanásbiztos berendezések használatára az ATEX (2014/34/EU) irányelv az irányadó jogszabály, amely a gyártóknak előírja, hogy milyen módon kell legyártani ezeket a termékeket, hogy ezek potenciálisan gyújtóforrássá váljanak.
A berendezéseket Ex-jelöléssel kell ellátni, eszközcsoportokba és zónákba sorolni a robbanásveszélyes anyagok jelenléte, gyakorisága és időtartama alapján.
Robbanásbiztos berendezések használata kötelező többek között a vegyiparban, az olaj- és gáziparban, finomítókban, festékező üzemekben, de még a malmokban vagy silókban is, ahol a szálló por is robbanásveszélyes közeget képezhet.
A robbanásbiztos berendezések felülvizsgálatát legalább 3 évente kötelező elvégezni, és rendszeres karbantartást igényelnek, melyet csak engedéllyel rendelkező gyártó végezhet.
A Kiss-Gép Kft. vállalja ezen robbanásveszélyes technológiák tervezését, szerelését, beüzemelését, karbantartását.
Mik azok a robbanásbiztos berendezések?
A robbanásbiztos (Ex) berendezés olyan gép, eszköz vagy szerelvény, amelyet robbanásveszélyes környezetben – például gyúlékony gázokat, gőzöket vagy port tartalmazó terekben – való biztonságos üzemeltetésre terveztek. Lényege, hogy a normál működés közben keletkező szikrák vagy magas hőmérséklet révén nem gyújthatja be a környezetében lévő robbanásveszélyes elegyet.
A robbanásbiztos kifejezés első hallásra megtévesztő lehet. A “robbanásbiztos” kifejezés nem azt jelenti, hogy a berendezés nem tud felrobbani, hanem azt, hogy a belsejükben keletkező esetleges robbanás ne terjedhessen ki a környező veszélyes térre, és a gyártás során alkalmazott védelmi módok (pl. nyomásálló tokozás, fokozott biztonság, gyújtószikramentesség) megakadályozzák, hogy a berendezés saját maga váljon gyújtóforrássá.
ATEX jelölések magyarázata és csoportosításuk
A gyártóknak robbanásbiztos eszközöket kötelezően egy hatszögbe zárt „Ex” jelöléssel és a CE-jelöléssel kell ellátni, majd eszközcsoportokba sorolni aszerint, hogy (I.) föld alatti bányákban és azok felszíni létesítményeiben használatos berendezések, vagy
(II.) egyéb potenciálisan robbanásveszélyes, felszíni térségben (pl. gyárakban, vegyiparban, gázellátó rendszerekben) alkalmazott berendezés.
Az I. és II. csoporton belül további alosztályok vannak készülékkategóriákra (M1 és M2 az I. csoport esetében és 1, 2, 3 a II. csoport esetében), amelyekbe a gyártók eszközeit be kell sorolni. Minél valószínűbb a robbanásveszélyes légkör előfordulása, annál magasabbak az alkalmazott eszközökre vonatkozó biztonsági követelmények. Az 1. készülékkategóriába tartozó készüléknek például nagyon magas biztonsági szinttel kell rendelkeznie, és olyan területekre szánták, ahol „folyamatosan vagy hosszú ideig vagy gyakran” robbanásveszélyes légkör van jelen.
A termékek jelölése (G a gáz, D a por, GD mindkettő) jelzi, hogy bizonyos robbanásveszélyes légkörökre alkalmasak. A gázokat továbbá robbanási csoportokba sorolják gyúlékonyságuk és gyújthatóságuk alapján. A gázok veszélyessége a I (Metán) csoporttól a IIC (Hidrogén) csoportig növekszik.
A robbanásvédelem típusa különböző műszaki intézkedéseket sorol be (ún. másodlagos robbanásvédelmi intézkedéseket), amelyek biztosítják, hogy egy eszközön vagy annak működése során ne keletkezzenek gyújtóforrások. Ilyen például az “Ex e” jelölés, ahol az “Ex” (a robbanásbiztos – explosion-proof – berendezések nemzetközi jelölése) és az „e” a robbanásvédelem egyik leggyakoribb módját, a fokozott biztonságot jelöli.
Az EPL (Equipment Protection Level, a készülék védelmi szintje) a robbanásvédelem típusa jelölés után található és további biztonsági szintekre (a: nagyon magas, b: magas, c: normális) osztja azt.
Ezen túlmenően az irányelv meghatározza a gázok hőmérsékleti osztályait (T1-T6), ami meghatározza a maximális felületi hőmérsékleteket és a gyulladási hőmérsékleti tartományokat. A készülékeket csak akkor szabad robbanásveszélyes légkörben üzemeltetni, ha a maximális felületi hőmérsékletük a környező robbanásveszélyes keverék gyulladási hőmérséklete alatt van.

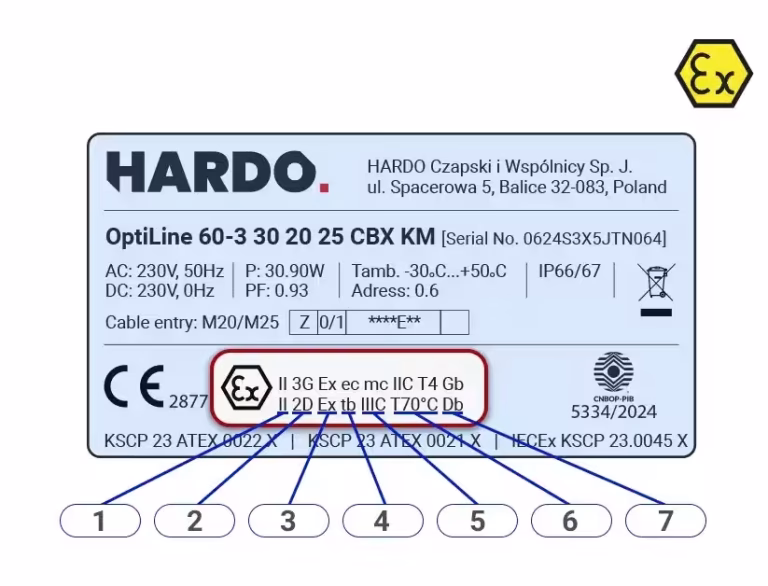

Készülékek ATEX jelölése példával
Jelmagyarázat az 1–7 nyilakhoz:
1 – Berendezéscsoport és kategória (II 3G / II 2D)
Ez a rész határozza meg, hogy a berendezés mely robbanásveszélyes zónákban használható.
- II → Felszíni ipar (nem bányászat)
- 3G → Gázrobbanásveszélyes tér, Zóna 2
- 2D → Porrobbanásveszélyes tér, Zóna 21
Ez jelzi, hogy a készülék gázra és porra is minősített, eltérő kategóriákban.
2 – Védelmi mód gázra (Ex ec mc IIC T4 Gb)
A gázrobbanás elleni védelmi módok kombinációja:
- Ex → Robbanásbiztos kivitel
- ec → Megnövelt biztonság (Equipment Protection Level: EPL „c”)
- mc → Burkolt védelem (encapsulation)
- IIC → A legveszélyesebb gázcsoport (hidrogén, acetilén)
- T4 → Max. felületi hőmérséklet: 135 °C
- Gb → Magas szintű védelem gázra (EPL Gb)
3 – Védelmi mód porra (Ex tb IIIC T70°C Db)
A porrobbanás elleni minősítés:
- tb → Burkolt védelem por ellen
- IIIC → Vezetőképes porok
- T70°C → Max. felületi hőmérséklet poros környezetben
- Db → Magas szintű védelem porra (EPL Db)
4 – Tanúsítványok (KSCP 23 ATEX 0022 X / 0024 X / IECEx KSCP 23.0045 X)
A berendezés hivatalos tanúsítványai:
- ATEX tanúsítványok:
- KSCP 23 ATEX 0022 X
- KSCP 23 ATEX 0024 X
- IECEx tanúsítvány:
- IECEx KSCP 23.0045 X
Az X jelölés azt mutatja, hogy különleges feltételek vonatkoznak az üzemeltetésre.
5 – CE megfelelőség és bejelentett szervezet (CE 2877)
- CE → EU megfelelőség
- 2877 → A bejelentett szervezet azonosító száma, amely a tanúsítást végezte.
6 – Környezeti és elektromos paraméterek
Ide tartoznak:
- AC 230V / 50Hz
- DC 230V / 0Hz
- 30,90 W teljesítmény
- PF 0,93 (teljesítménytényező)
- Hőmérsékleti tartomány: –30 °C … +50 °C
- IP66/67 védettség
- Kábelbevezetés: M20/M25
Ezek a telepítéshez és üzemeltetéshez szükséges alapadatok.
7 – Gyártói adatok és termékazonosítás
Ez a rész tartalmazza:
- Gyártó neve és címe
- Terméktípus: OptiLine 60-3 30 20 25 CBX KM
- Sorozatszám: 0624S3X5JTN064
- Egyéb azonosítók (pl. Address 0.6, Z 0/1)
Ez biztosítja a berendezés egyértelmű beazonosíthatóságát.
Mely iparágakban kötelező a robbanásbiztos berendezések használata?
A robbanásbiztos berendezések használatát fel lehet osztani aszerint, hogy a különböző iparágakban a gázrobbanás vagy a porrobbanás veszélye a jellemzőbb.
ATEX gázos berendezések:
- Vegyipar és gyógyszergyártás: Illékony oldószerek elszívása
- Festőüzemek: Festékköd és hígító gőzök eltávolítása
- Olaj- és gázipar: Finomítói és töltőállomási munkálatok
- Akkumulátor gyártás/töltés: A felszabaduló hidrogéngáz elvezetése, és a modern akkumulátoroknál az elektrolit elvezetése
ATEX poros berendezések:
- Faipar: Finom fapor elszívása csiszoláskor
- Vegyi- és gyógyszeripar: Gyúlékony por alapanyagok kezelése
- Élelmiszeripar: Gabonapor, liszt, cukor vagy kakaópor elszívása
- Fémipar: Alumínium- vagy magnéziumpor kezelése (ezek különösen veszélyesek, mert vízzel érintkezve hidrogént fejleszthetnek)
Miért válassza a Kiss-Gép Kft. ATEX-es megoldásait?
Cégünk robbanásbiztos (ATEX) megoldásai mellett több szakmai és technológiai érv is szól, különösen ha gabonaipari, élelmiszeripari vagy vegyipari technológiákról van szó. Fő előnyünk, hogy nem csupán alkatrészeket gyártunk, hanem komplett, minősített rendszereket kínálunk a tervezéstől a karbantartásig.
